Разборная и безразборная промывка теплообменников.
Капиллярная дефектоскопия

Промывка теплообменника котла увеличивает его производительность, КПД и срок службы. Как сделать это правильно?

Для начала разберёмся в терминах.

Промывка теплообменников — это процесс удаления загрязнений и отложений на внутренних поверхностях теплообменного оборудования.

Теплообменник — устройство, в котором осуществляется теплообмен между двумя теплоносителями, имеющими различные температуры.

Наиболее распространённые теплообменники:

• пластинчатые
• кожухотрубчатые (кожухотрубные)
• элементные (секционные)
• витые
• спиральные

Отопительный котёл — это устройство на основе закрытого сосуда, в котором теплоноситель (чаще всего вода или пар/паровой котёл) нагревается до заданной температуры и служит для обеспечения потребителей теплом и/или горячей водой.

По виду отопительные котлы делятся на:

• твёрдотопливные (пеллетные, дровяные, угольные)
• жидкотопливные (дизельные)
• газовые
• электрические

Битермические, первичные и вторичные теплообменники

Двухконтурные газовые котлы снабжаются либо битермическим теплообменником, либо первичным и вторичным теплообменниками.

Котёл с битермическим ТО значительно дешевле, но больше подвергается коррозии и накипи.

Более дорогие котлы имеют отдельный теплообменник для ГВС и отдельный для системы отопления.

Какой элиминейтор выбрать?

Элиминейтор – это оборудование для безразборной промывки теплообменников, котлов, бойлеров, а также инженерных сетей тепло- водо- и холодоснабжения.

Серия элиминейторов Pipal Chemicals с ручными и полуавтоматическими реверсами, предназначенных для очистки теплообменного оборудования, котлов, бойлеров, водонагревателей, мощность которых составляет до 500 кВт, применяется в частных домах, квартирах, мобильных котельных и на не больших производствах, работают совместно с реагентами на основе кислот.

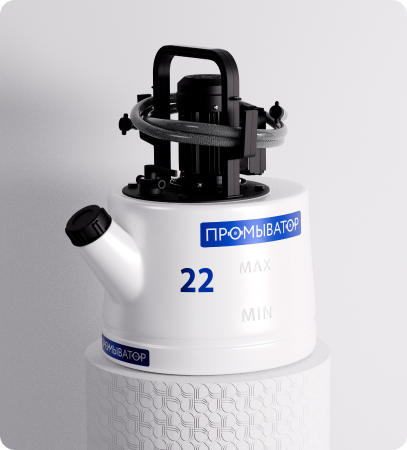

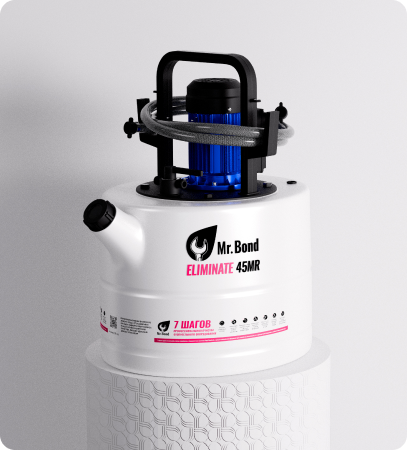

К ним относятся элиминейторы Mr.Bond ELIMINATE 45MR, Mr.Bond ELIMINATE 190MR и ПРОМЫВАТОР 22.

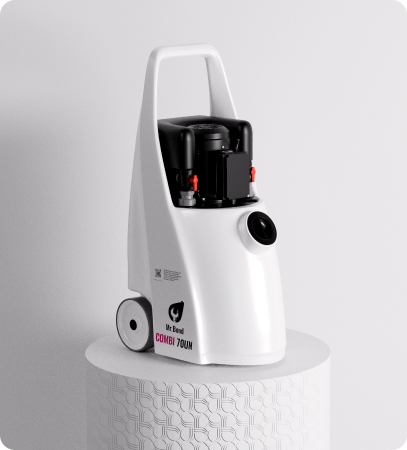

Серия универсальных элиминейторов используется для процесса химической очистки как теплообменного оборудования, так и инженерных систем отопления. Такие элиминейторы оснащены мощными двигателями и трехходовыми кранами. Например, как у Mr.Bond COMBI 70UN.

Безразборный метод очистки

Этот метод недорогой, быстрый и простой. Подходит для паяных и негабаритных теплообменников. Очистка нагревательных пластин в данном случае происходит без разбора конструкции и состоит из следующих этапов:

1. При помощи циркуляционного насоса под высоким давлением промываются поверхности нагревательных пластин. Это делают при помощи специальных химических реагентов, состав которых подбирается с учетом вида отложений и материала теплообменника.
2. Нейтрализуется химическая обработка.
3. Внутренние поверхности тщательно промываются водой.

Безразборная промывка позволяет снизить затраты на сервисное обслуживание оборудования (как по времени, так и по сумме). Но она имеет ряд недостатков и ограничений:

1. Как правило, она используется, если загрязнения нагревательных пластин незначительны (к тому же, помимо известковых отложений, внутри конструкции может присутствовать металлическая и пластиковая стружка, разнообразный мусор и много другое, с чем безразборная промывка справиться не в состоянии).
2. После такой очистки результат не виден, и оценить эффективность метода, а также качество промывки практически невозможно.

Разборный метод очистки

Если пластинчатый теплообменник относится к разборному типу, то рекомендуем выбрать именно этот способ промывки. Он состоит из следующих этапов:

1. Аккуратная разборка оборудования.
2. Промывка пластин под высоким давлением.
3. Замачивание пластин в емкостях с химическим реагентом (состав подбирается индивидуально).
4. Повторная механическая очистка высоким давлением и промывка водой.
5. Аккуратная сборка конструкции.

Это трудоемкий и недешевый способ очистки нагревательных пластин, но зато он гарантированно удаляет любые загрязнения с поверхностей, а результат такой чистки виден сразу.

Несмотря на дороговизну способа, в результате получается сэкономить на том, что подобное обслуживание проводится реже, чем безразборная промывка. К тому же этот метод существенно увеличивает КПД, мощность и срок службы оборудования.

Единственный недостаток метода — риск в процессе разборки/сборки повредить прокладки и деформировать пластины, поэтому требуется осторожность.

Необходимость применения разборной очистки пластинчатого теплообменника может быть обусловлена следующими факторами:

1. Теплообменник сильно загрязнен, в частности, между пластинами накопилось значительное количество отложений, препятствующих нормальной циркуляции.
2. На пластинах теплообменника образовался плотный слой накипи, удалить которые возможно механическим способом (применение щёток после промывки).
3. Прокладки теплообменника выработали свой ресурс и нуждаются в замене.

Капиллярная дефектоскопия

Перед промывкой пластин необходимо проверить их на отсутствие сквозных дефектов.

Капиллярная дефектоскопия (капиллярный контроль или контроль проникающими веществами) — метод неразрушающего контроля, основанный на капиллярном проникновении индикаторных жидкостей в полости поверхностных и сквозных несплошностей материала контролируемых изделий.
